永久磁石トラクションモーター

トラクションモーターには、磁界を発生させる永久磁石を使用した同期モーター（PMSM）が主流です。

PMSMに使用される磁石材料

• サマリウムコバルト（SmCo）磁石： 磁気エネルギー積が30-35MGOeに達する高い性能を持つ磁石として知られています。温度特性に優れ高温での動作性、安全性、耐久性、信頼性、安定性の特性から時速350kmを超える高速鉄道に使用されています。
• ネオジム（NdFeB）磁石： 従来のPMSMに使用されていましたが、近年の鉄道輸送においてはSmCo磁石に替わりつつあります。

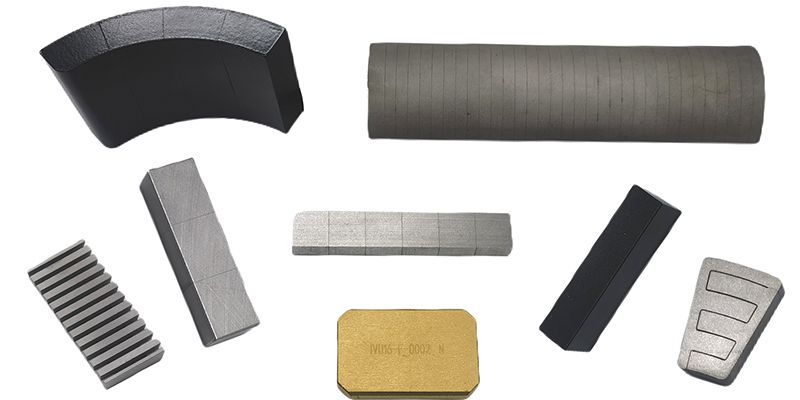

PMSM用の磁石形状

• ブロック：ベクトル制御構造を実装しステータの磁界と相互作用する
• ラミネートマグネット： 高速回転時の渦電流損失を低減、モーター温度と磁石強度低下による故障のリスクを抑える積層磁石
• アーク磁石： 特定の磁場による磁気制御を行う
