1-5系サマコバ磁石(SmCo5)

サマリウムとコバルトの組成比は1:5

1-5系サマコバ磁石(SmCo<sub>5</sub>)
問い合わせ

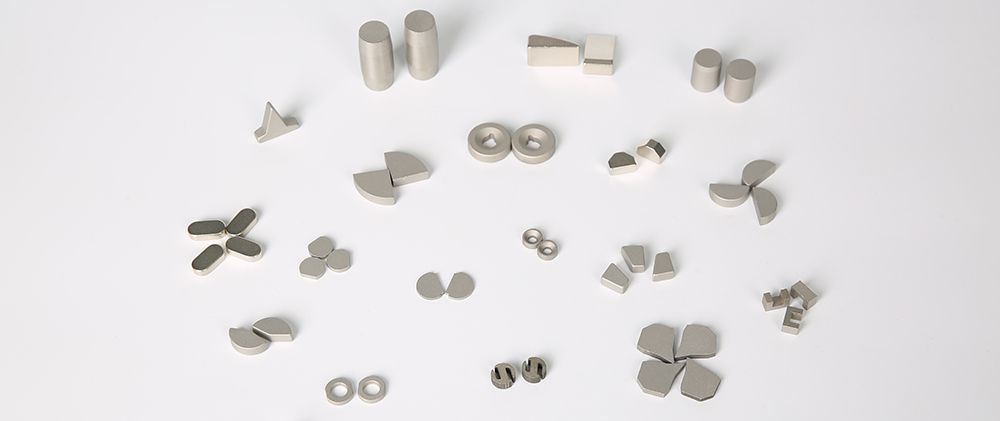

SmCo5はサマリウムとコバルトの比率は1:5の1-5系サマコバ磁石です。サマリウム、コバルト、ガドリニウム、プラセオジムなどの希土類金属を溶融、粉砕、プレス成形、焼結して作られています。当社の1-5系サマコバ磁石は、最大10~25の磁気エネルギー積を提供し、250℃までの高温に耐えることができます。その最大磁気エネルギー積は2-17系サマコバ磁石より低いですが、機械的特性と延性は優れています。そのため、薄い円盤、正方形、リング、特別な形状などの複雑な形状への加工がより容易です。ご要件はその場合には、当社の2-17系サマコバ磁石をお勧めます。

さらに、当社の1-5系サマコバ磁石は、2-17系サマコバ磁石に比べて低い磁場を必要とします。2-17系サマコバ磁石が60,000ガウス以上の高い磁場強度を必要とするのに対し、1-5系サマコバ磁石は、40,000ガウスの磁場強度で飽和まで着磁することができます。希土類含有量が高いため、当社の1-5系サマコバ磁石は、2-17系サマコバ磁石より価格が高いです。ご用途に応じて最適な磁石を選択いただけます。

焼結1-5系サマコバ磁石特性(汎用) PDFダウンロード
材質 材質記号 残留磁束密度 Br 保磁力 Hcb 保磁力 Hcj 最大エネルギー積 (BH)max キュリー温度 Tc 工作温度 Tw Max ℃ 温度係数Br 温度係数Hcj
T KGs KA/m KOe KA/m KOe KJ/m3 MGOe ℃ ℃ %/℃ %/℃
SmCo5
YX-16s
0.79-0.84 7.9-8.4 620-660 7.8-8.3 ≥1830 ≥23 118-135 15-17 750 250 -0.035 -0.28
YX-18s
0.84-0.89 8.4-8.9 660-700 8.3-8.8 ≥1830 ≥23 135-151 17-19 750 250 -0.040 -0.28
YX-20s
0.89-0.93 8.9-9.3 684-732 8.6-9.2 ≥1830 ≥23 150-167 19-21 750 250 -0.045 -0.28
YX-22s
0.92-0.96 9.2-9.6 710-756 8.9-9.5 ≥1830 ≥23 167-183 21-23 750 250 -0.045 -0.28
YX-24s
0.96-1.00 9.6-10.0 740-788 9.3-9.9 ≥1830 ≥23 183-199 23-25 750 250 -0.045 -0.28
1:5 低温係数
(SmGd)Co5
LTC (YX-10)
0.62-0.66 6.2-6.6 485-517 6.1-6.5 ≥1830 ≥23 75-88 9.5-11 750 300 温度範囲 20-100℃ 100-200℃ 200-300℃ α(Br) +0.0156%/℃ +0.0087%/℃ +0.0007%/℃
高温におけるBrとHcjの理論値の計算 残留磁化の温度係数Brと固有保磁力の温度係数Hcjは、20℃から150℃の温度範囲で測定されたもので、参考値として示した。
理論式 (T1=室温(通常20℃)、T2=高温):
Br@T2=Br@T1-[(T2-T1)*α(Br)*Br@T1]
Hcj@T2=Hcj@T1-[(T2-T1)*β(Hcj)*Hcj@T1]
YX-20s,Br=0.9T,Hcj=1830KA/mを例にとると、150℃での理論値は次のように計算される:
Br@150℃=0.9-[(150-20)*0.045%*0.9]=0.8473T
Hcj@150℃=1830-[(150-20)*0.28%*1830]=1163.88KA/m
備考:
1) 磁気性能試験において若干の試験誤差が生じるが、誤差率は1%未満である。ブランクの検査が不十分なため、各グレードの性能指標に個体差が生じる場合があります。
2) 最高使用温度は、特定の使用環境、負荷コイル、その他の要因に大きく依存します。
3) 技術の進歩に伴い、性能仕様が変更される場合があります。上記の内容は予告なく変更する場合がありますのでご了承ください。
物理特性
アイテム 単位 SmCo5磁石
密度(D) G/Cm3 8.3
キュリー温度(Tc) K 1000
ヴィッカーズ硬度(Hv) MPa 450-500
圧縮強度(δc) MPa 1000
抵抗率(ρ) Ω.Cm 5~6×10-5
曲げ強さ(δb) Mpa 150-180
引張り強度(δt) Mpa 40
熱膨張係数(α) (10-6/℃) ∥ 6
⊥12

上記の数値はあくまでも参考値であり、材料の合否の唯一の基準として使用するものではないことにご留意ください。

工業用高品質磁石製品
自動車 自動車
鉄道 鉄道
機械工学 機械工学
医療機器 医療機器
航空宇宙 航空宇宙
通信 通信
関連製品
  • 1-5系サマコバ磁石(SmCo5)
  • 2-17系サマコバ磁石(Sm2Co17)
連絡先

お客様の使用用途に合わせた磁性材料のカスタムソリューションを導き出します。当社の担当者にお問い合わせください。

  • 永久磁石
    1. サマリウムコバルト磁石(サマコバ磁石)
        形より
      1. サマコバ磁石(丸型/バー型)
      2. サマコバ磁石(リング型)
      3. サマコバ磁石(角型)
      4. 特殊形状サマコバ磁石
        グレード別
      1. SmCo5
      2. Sm2Co17
    2. ネオジム磁石(NdFeB磁石)
    3. 他の永久磁石
  • 軟磁性合金材料
    電磁軟鉄・純鉄
    パーメンジュール
    パーマロイ
  • 磁気アセンブリ
    永久磁石アセンブリ
    プラスチックマグネット
主要製品
    1. 特殊形状サマコバ磁石
    2. 特殊形状サマコバ磁石
    1. サマコバ磁石(角型)
    2. サマコバ磁石(角型)
    1. サマコバ磁石(丸型/バー型)
    2. サマコバ磁石(丸型/バー型)
    1. 永久磁石アセンブリ
    2. 永久磁石アセンブリ
Q&A
必要な仕様と当社ウェブサイトの情報を比較して、適切な磁気特性やグレードを見つけることができます。オーダーメイドなら詳しくは「能力」をクリックしてください。
永久磁石は通常、お客様のニーズに合わせてカスタマイズされるため、標準的な仕様はありません。 お客様の製品用途に合わせたおおよその寸法を設計するお手伝いをいたします。 製作可能なサイズの範囲については、当社までご相談ください。
当社の製品はすべてオーダーメイドですので、余分な在庫は通常ありません。そのため、お客様から無料サンプルのご要望があった場合、新たにサンプルを作成する必要があり、製作費用が発生することがあります。在庫がある場合のみ、無料サンプルを提供いたします。
  • グレード記号が異なり:SmCo5は通常YXで表記され、Sm2Co17はYXGで表記されます。
  • 組成成分の違い:SmCo5 は主にサマリウム、コバルト、プラセオジム、またはプラセオジムを含まない純粋なサマリウム・コバルトで構成されていますが、Sm2Co17 は主にサマリウム、コバルト、銅、鉄、ジルコニウムで構成されています。
  • 物理的特性は異なり:SmCo5の最高使用温度は250℃であるのに対し、Sm2Co17の最高使用温度は350~500℃である。SmCo5は機械的および物理的特性に優れ、製造が容易であるのに対し、Sm2Co17はより脆い。

サマコバ磁石は物性上もろく、外力を加えると欠けたり割れたりしやすい性質を持っています。 磁石1個の製造には10以上の工程があり、加工・検査・輸送・使用中に小さな欠けや割れが発生することがあります。 そのため、磁石は全工程を通して丁寧に取り扱い、保護することをお勧めします。 それでも、小さな欠けや破損が発生する場合があります。

サマコバ磁石は鉄を含んでいるので錆びることがあります。 しかし、ネオジム磁石に比べ、サマコバ磁石は鉄の含有量が少ないため、さびはそれほど深刻ではありません。 海水中で使用した場合、磁石の表面に錆が発生することがありますが、性能や使用には問題ありません。

サマリウムコバルト磁石は耐食性に優れていますので、一般的にはメッキは必要ありません。 しかし、美観のためや、過酷な環境下での使用にはメッキが必要な場合があります。当社では、亜鉛メッキ、ニッケルメッキ、銀メッキ、銅メッキ、無電解ニッケルメッキ、ニッケル-銅-ニッケルメッキ、ニッケル-金メッキ、ニッケル-錫メッキ、エポキシ樹脂メッキなど、様々な種類のメッキが可能です。

SmCo5 の価格が Sm2Co17 の価格より高いのは、SmCo5 が高価な希少金属であるコバルトを多く含むためです。 したがって、SmCo5 の磁気エネルギー積は Sm2Co17 より低いのですが、価格は Sm2Co17 より高くなっています。

現在、当社で製造可能な最高性能のサマコバ磁石はYXG-35で、仕様は以下:Br = 11,600-12,000Gs、bHc = 10,900-11,400Oe、iHc ≥ 18,000Oe、(BH)max = 32-35MGOe。

お客様の様々なニーズにお応えできるよう、幅広い永久磁石材料を取り揃えております。 私達の提供はサマコバ(SmCo)の磁石、ネオジムの鉄ボロン(NdFeB)の磁石、フェライト磁石、アルニコの磁石、射出成形磁石、ボンド磁石、ゴム磁石などを含んでいます。

もちろんです! 当社は磁石と金属部品からなる磁石アセンブリを供給することができます。600台以上の最新鋭の機械加工技術と精密機械加工技術により、高品質な永久磁石アセンブリとプラスチックマグネットをお客様に提供することができます。

コーティングの必要性は、使用する永久磁石の材料によって異なります。 サマコバ (SmCo)やアルニコ磁石は耐食性に優れており、通常、保護用のコーティングを追加する必要はありません。 その一方で、ネオジム(NdFeB)磁石は腐食の影響を受けやすいため、腐食から効果的に保護するためのコーティングが必要です。 私達はネオジム磁石のためのコーティングを3 つで提供します:

  • ニッケル-銅-ニッケル(200℃まで)
  • アルミニウムIVD (500℃まで)
  • 亜鉛(200℃まで)

答えは、特定の用途にとって重要な特性によって異なります。 材料によって、性能特性の組み合わせは異なります。 適切な永久磁石材料を選択するには、慎重な検討と相談が必要です。 お客様の具体的な要件と用途の詳細をお知らせいただければ、最適な製品をお勧めします。

NGYCはTS16949およびISO9001品質管理システムの認証を受けており、最高の品質基準へのこだわりを示し、大切なお客様に優れた製品とサービスを提供しています。
